Реле РДЦ-01-057-4(5) служит для выполнения процедур защиты асинхронных трехфазных моторов, функционирующих под напряжением U=6\10 кВ. Также устройствами РДЦ-01-057-4 и РДЦ-01-057-5 реализуется подключение электрических цепей. Эта процедура осуществляется при достижении контролируемой величиной определенного уровня, установленного в процессе программирования реле.

Функциональные возможности

Использование микропроцессорных реле защиты РДЦ-01-057-4 и РДЦ-01-057-5 позволит выполнять следующие защитные функции:

  • от занижения или завышения питающего двигатель напряжения;
  • токовая отсечка (защита от возможных токовых замыканий);
  • от блокировок ротора;
  • от перегрузок по току или напряжению;
  • от замыкания на землю по одной из фаз;
  • от асимметрии распределения нагрузок;
  • от работы двигателя с недогрузкой или перегрузкой.

Отличительной особенностью реле является возможность отключения таких защитных функций, как защита по минимальному\максимальному напряжению, а также от некорректного чередования фаз. Также 5-й серией поддерживается процедура контроля линейного питающего напряжения электродвигателей. В 4-й серии такая возможность отсутствует.

Особенности исполнения

Релейные системы защиты представляют собой статические реле комбинированного типа, которые поддерживают программирование уставок входных воздействующих величин, а также имеют цифровую и светодиодную индикацию контролируемых параметров.

Реле осуществляет защиту высоковольтных подключений посредством выдачи аварийного исполнительного сигнала, который управляет работой катушки, коммутирующей подачу электропитания на двигатель. Параллельно с этим подается сигнал на систему светодиодной индикации, расположенной на лицевой панели.

Схема габаритных размеров данного типа реле представлена на рисунке ниже.

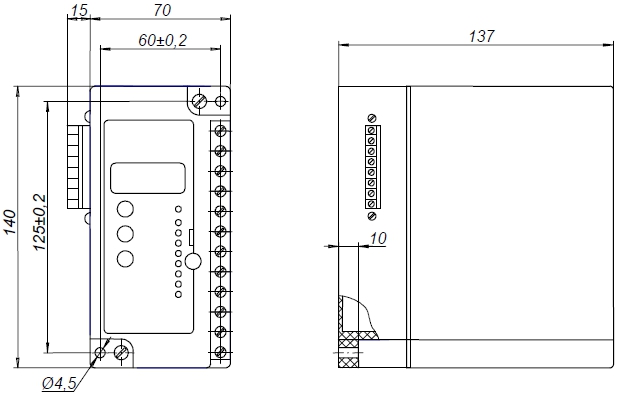

Схема габаритных размеров реле РДЦ-01-057-4 и РДЦ-01-057-5

Схема габаритных размеров реле РДЦ-01-057-4 и РДЦ-01-057-5

Также, реле данных разновидностей отличается при внешних подсоединениях устройства.

Схема вешних подключений реле РДЦ-01-057-4

Схема вешних подключений реле РДЦ-01-057-4

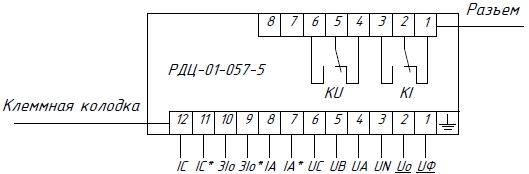

Схема вешних подключений реле РДЦ-01-057-5

Схема вешних подключений РДЦ-01-057-5

Технические характеристики

Величина интервала напряжения дискретного сигнала на входе:



-для режима «отключено»:

0-3 В

-для режима «включено»:

18-30 В

Максимальный параметр силы входного тока для одного канала:

0,05 А

Наибольший показатель значения коммутируемого тока при максимальной продолжительности включения t=100 сек:

4 А

Минимальная величина электрического сопротивления изоляции между всеми цепями и корпусом, входом и выходом при среднем значении температуры 20ºС и наибольшем показателем влажности 80%:

40 МОм

Величина испытательного напряжения переменного тока синусоидальной формы:

1,5 кВ

Показатель напряжения питания от сети переменного тока:

220 В

Наибольший показатель мощности потребления:

7 Вт

Значения габаритов:

9,5х10х11 см

Наибольшее значение веса:

550 грамм

Эксплуатационные условия

Реле РДЦ-01-057 рассчитаны для эксплуатации во взрывобезопасной воздушной среде, в которой нет токопроводящей пыли и агрессивных испарений, и примесей. Температура воздуха в помещениях должна поддерживаться в пределах от -400С до +550С, а показатель приведенной влажности может быть не больше 98% при Т=+350С.
