регулятор МИК-1-400 представляет собой 2-позиционный температурный регулятор. Он предназначается для выполнения двухпозиционного регулирования температурными режимами в интервале значений от 00С до 4000С. Регулировка производится по настраиваемой уставке с выходом на контакты оптосимистора или релейной системы.

Конструкционные особенности

Регулятор этой модели выполнен в виде блочного устройства с литым ударопрочным пластиковым корпусом. Внутри корпуса размещается две функциональные платы устройства с расположенными на них радиоэлементами.

Размещение перемычек выбора входных сигналов и контрольных точек МИК-400

рис. 1 - Размещение перемычек выбора входных сигналов и контрольных точек МИК-400

Конструкцией устройства предусмотрено наличие двух релейных и одного оптосимисторного управляющего выхода. В качестве температурных датчиков, подключаемых к регулятору, используются термопары ТХК(L) или ТХА(K). Для смены типа подключаемого датчика имеется специальная перемычка, расположенная внутри корпуса регулятора.

Функционирования прибора

Питание регулятора МИК-1-400 осуществляется посредством переменного напряжения величиной 220 В. Рабочее напряжение изначально подается на систему диодного выпрямителя, после которой оно поступает к импульсному преобразователю. С его помощью формируется напряжение с требуемыми параметрами для питания электрических цепей устройства и для осуществления гальванической развязки от питающих цепей.

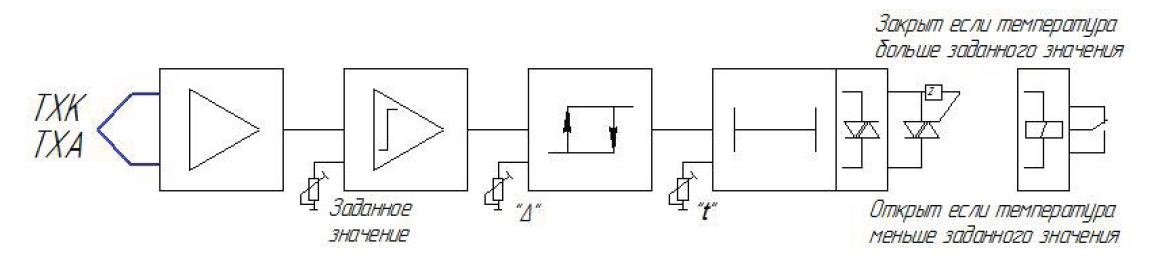

Функциональная схема МИК-400

рис. 2 - Функциональная схема МИК-400

Регулирование температурной уставки осуществляется с помощью регулятора на передней панели. В ее нижней части расположен регулировочный винт, с помощью которого можно выбирать величину температурного гистерезиса. Кроме этого, устройство поддерживает выбор величины задержки включений выходного ключа. Этот регулятор также расположен на лицевой панели.

Технические характеристики

Число аналоговых входов:

1

Вид аналогового сигнала на входе:

Термопара ТХК; ТХА

Интервала отклонения значений температурного гистерезиса:

0,001-0,05

Показатель погрешности для значений шкалы задания по лимбу передней панели:

4 %

Показатель числа дискретных выходов:

1

Показатель вида выхода:

релейные контакты; оптосимистр

Величина напряжения при коммутации переменного или постоянного тока:

Для контактов реле:

250 В

Для оптосимисторов:

300 В

Величина наибольшей силы тока нагрузки для каждого из выходов:

Для релейных контактов:

5 А

Для оптосимисторов:

0,7 АСС

Значение интервала величины напряжения питания:

150-250 В

Максимальная величина мощности потребления:

8 Вт

Показатели размеров:

4,8х4,8х11 см

Тип защиты:

IP30

Максимальный вес:

0,15 кг

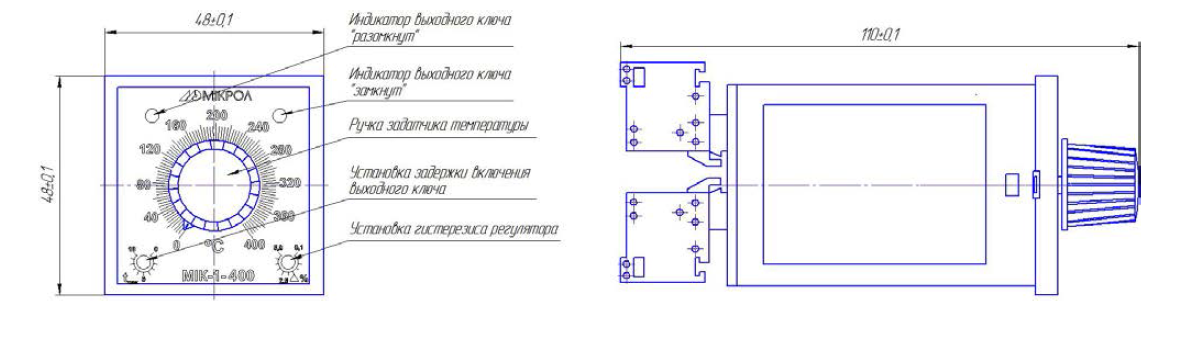

Габаритные размеры МИК-400

рис. 3 - Габаритные размеры МИК-400
