Реостаты сопротивлений РСП и РСПС представляют собой резисторы сменного номинала ползункового типа. Их применяют в составе электрических цепей для регулировки напряжения/тока на отдельных участках. Устройства этих двух серий могут использоваться как в составе цепей постоянного, так и переменного токов.

Особенности конструкции и работы

Основным рабочим элементом является токопроводящий элемент, имеющий переменную величину сопротивления. Он производится из проволоки, выполненной из константана, и намотанной на фарфоровый цилиндр.

В процессе использования реостата выполняется задействование в электрической цепи разного количества витков обмотки реостата. Это осуществляется плавным движением ползункового механизма, который позволяет менять величину сопротивления по линейному закону. Ползунок перемещают вручную (для РСП) либо с помощью маховичка (РСПС). Концы рабочей обмотки выведены на нижние клеммы реостата, с помощью которых он подключается к электрической цепи.

Эксплуатационные условия

Реостаты РСПС и РСП-серий рассчитаны для эксплуатации в рабочей зоне, местоположение которой не превышает 1 тыс. метров над условным уровнем моря. Температурный показатель воздушной среды должен находиться в интервале значений от -40оС до +40оС. Величина влажности может составлять до 98% при температуре +25оС. В воздухе, где эксплуатируются реостаты не должно быть токопроводящей пыли и агрессивных примесей, способных повредить рабочие элементы реостата. Не допускается прямое воздействие солнечного излучения на реостат.

Структура обозначения

Для маркировки технических показателей реостатов применяют следующую схему: РСП(С)-Х1Х2. Здесь,

  • «Р» – указывает, что устройство является реостатом;
  • «С» – аббревиатура от слова сопротивление;
  • «П» – указывает, что реостат ползункового типа;
  • Х1 – обозначает номер габарита реостата (цифры от 1 до 4 для РСП и 2, 3 – для РСПС-устройств)
  • Х2 – это тип и категория климатического исполнения и размещения соответственно.

Технические характеристик

Величина регулируемого напряжения, В, не больше:

  • для переменного тока ν=50Гц:

0,5 кВ

  • для постоянного тока:

0,22 кВ

Величина усилия, нужного для смещения щеточной контактной реостата:

не больше 5даН

Показатель защиты:

IР10

Поддерживаемые режимы эксплуатации:

продолжительный

Число рабочих элементов переменного сопротивления:

  • РСП:

1

  • РСПС:

2

Показатель механической износостойкости (количество перемещений контактного ползунка):

не меньше 45 тыс.

Габаритные размеры РСП и РСПС

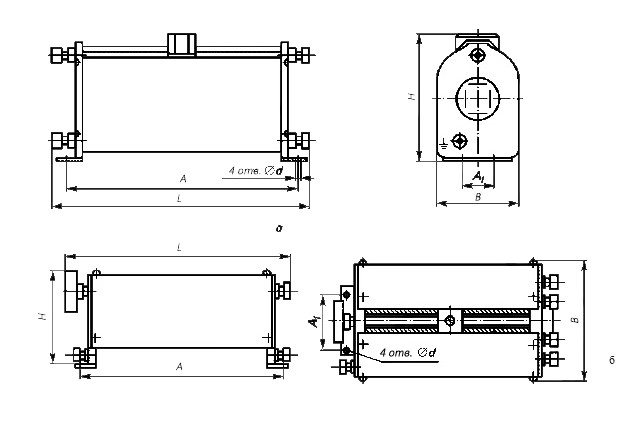

рис. 1 - Габаритные размеры РСП и РСПС

Тип реостата

L

B

H

A

A1

d

РСП-1

293

64

96

266+2

32±1

4

РСП-2

293

86

126

266+2

32±1

4

РСП-3

393

86

126

366+2

32±1

4

РСП-4

533

86

126

506+2

32±1

4

РСПС-2

285

170

125

260+2

70±1

5,5

РСПС-3

385

170

125

360+2

70±1

5,5

 Отзывы

а какие габаритные показатели у модели РСП-3?

Здравствуйте, Андрей!

Добавили таблицу размеров и габаритную схему. Основные габариты: длина х ширина х высота = 393 х 86 х 126 мм, подробнее можете увидить на схеме.
