Реле ВЛ-164 используется для подачи команд цепям управления схем разных устройств после выдержки установленного времени.

Данное реле выполняет две функции:

  • переключение, которое начинается с состояния «импульс»;
  • переключение, которое начинается с состояния «пауза».

При этом переключения происходят циклично и между их реализацией на осуществляется задержка времени.

Внешний вид ВЛ-164

рис. 1 - Внешний вид ВЛ-164

Реле ВЛ-164  содержит следующие элементы управления и индикаторы (рис. 1):

  1. клеммы подачи напряжения;
  2. индикация подачи напряжения;
  3. грубая регулировка времени-Импульса;
  4. точная регулировка времени-Импульса;
  5. грубая регулировка времени-Паузы;
  6. точная регулировка времени- Паузы;
  7. клеммы выбора функции;
  8. индикация вывода мультифункциональный LED;
  9. выводные клеммы.

Для корректной работы, реле необходимо подключать в соответствии со схемой на рис. 2.

Схемы подключения ВЛ-164

рис. 2 - Схемы подключения ВЛ-164

1 - переключение начинается с «паузы», 2- переключение начинается с «импульса

Технические характеристики

Величина питающего напряжения:

=/~12÷240 В

Возможное отклонение питающего напряжения:

10-15%

Значение потребляемой мощности:

Промежуток 0,5÷1,7 Вт

Поддерживаемые диапазоны временной выдержки:

от 0,1 сек до 100 дней (разбиты на 10 поддиапазонов)

Число выходных контактов:

1 переключающего типа

Номинальное значение тока на контактах:

16 А

Коммутационная мощность и напряжение:

4 кВт (для АС), 384 Вт (для DC)

Показатели механической и коммутационной износоустойчивости:

3·107 / 7·104 циклов

Интервал рабочих температур:

от -200С до +500С

Вариант монтажа:

Стандартное исполнение Din-рейка

Защищенность корпусной части:

IP 40

Габаритные размеры, миллиметры:

90х17,6х64

Вес реле:

68 грамм

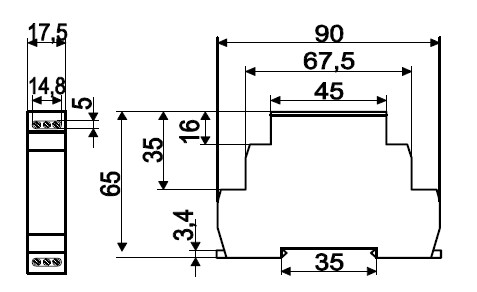

Габаритные и установочные размеры реле ВЛ-164

рис . 3 - Габаритные и установочные размеры реле ВЛ-164
