Реле СР21, СР22, СР23
есть
Реле СР представляют собой суточное, недельное, годовое реле, предназначенное:
- СР21 - для управления электроприборами и позволяет автоматически включать и выключать нагрузку в нужное время, с периодичностью в 24 часа.
- СР22 - для автоматического включения и выключения нагрузки в нужное время, с учетом дня недели, с периодом повторения в 1 неделю.
- СР23 - для управления освещением. При этом реле позволяет осуществлять автоматическую коррекцию времени включения – выключения в соответствии со значениями, установленными производителем.

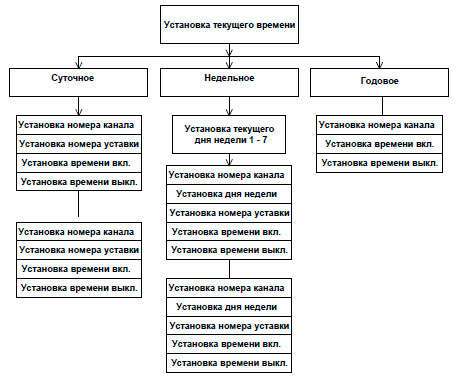

Рис.1. Схема программирования реле СР21, СР22, СР23
Технические характеристики
|
Параметр |
Значение |
|
|
Количество уставок по каждому каналу: |
СР21 |
до 20 в сутки |
|
СР22 |
до 140 в неделю |
|
|
СР23 |
1 на включение-выключение |
|
|
Каждая уставка состоит из 2-х значений: |
включение нагрузки |
|
|
выключение нагрузки |
||
|
Диапазон задания уставок |
00 ч. 00 мин. - 23 ч. 59 мин. |
|
|
Дискретность задания уставок |
1 мин. |
|
|
Погрешность хода реле при T = 25°С |
не более ±6 мин./год |
|
|
Периодичность замены батареи СR2032, питающей встроенные часы реального времени |
5 лет |
|
|
Индикация текущего времени |
с помощью 4-разрядного цифрового индикатора, показывающего часы и минуты |
|
|
Индикация наличия сигналов по каждому каналу: |
красный светодиод |
нагрузка отключена |
|
зеленый светодиод |
нагрузка включена |
|
|
Диапазон напряжений питания: |
переменное |
85 - 265 В |
|
постоянное |
110 - 350 В |
|
|
Потребляемая мощность |
не более 4 Вт |
|
|
Количество выходных контактов по каждому каналу |
одна переключающая группа |
|
|
Механический коммутационный ресурс выходных контактов |
107 |
|
|
Коммутационный ресурс для нагрузки 8 А, 250 V АС, cos > 0,95 |
105 |
|
|
Коммутационный ресурс для нагрузки 2 А, 250 V АС, cos > 0,5 |
105 |
|
|
Максимальное коммутируемое напряжение переменного тока |
250 В |
|
|
Диапазон рабочих температур |
от -25 до +55°C |
|
|
Температура хранения |
от -40 до +70°C |
|
|
Климатическое исполнение |
УХЛ |
|
|
Монтаж |
на DIN-рейку |
|
|
Степень защиты: |
реле |
IP40 |
|
клеммника |
IP00 |
|
|
Габаритные размеры |
90 x 70 x 66 мм |
|
Преимущества
- Цифровая индикация текущего времени.
- Индикация состояния выходов канала1 и канала2.
- Высокая стабильность хода.
- Запас хода встроенных энергонезависимых часов реального времени 5 лет.
- Энергонезависимая память программ.
- Исполнительное реле с гальванически изолированными контактами по каждому из каналов.
- Крепление на DIN-рейку
- Задание уставок независимо по каждому каналу.
Пример обозначения при заказе
|
Наименование |
Функциональное назначение |
|
СР21 |
Суточное реле |
|
СР22 |
Недельное реле |
|
СР23.Ш:51.40,Д:57.58 |
Годовое реле для определенной географической долготы и широты |
|
СР23.Санкт-Петербург |
Годовое реле для определенного населенного пункта |
|
СР23.Светолюкс |
Годовое реле с запрограммированным временем включения-выключения по графику Заказчика (фирма Светолюкс) |
|
СР23.НКРЭ |
Годовое реле, запрограммированное в соответствии с графиком утвержденным Постановлением Национальной комиссии регулирования электроэнергетики Украины |
