Регулятор ТРЦ-02 (Универсал +) представляет собой цифровое контрольно-имерительное устройство, используемое для непрерывного контроля температурных режимов рабочей среды. Устройство является преобразователем сигналов, поступающих от термопреобразователей электросопротивления либо от термопреобразователя, а также датчиков унифицированного вида. Процесс преобразования полученного сигнала сопровождается его выводом на цифровом индикаторе.

Область применения

Регулятор температуры цифровой ТРЦ-02 нашел свое применение в разных промышленных отраслях. Его используют для автоматического контроля температурных режимов производственных процессов.

Условия эксплуатации

Исполнение прибора предусматривает его функционирование во взрывобезопасной среде, в которой отсутствует токопроводящая пыль. Температурный режим в этой среде может поддерживаться в пределах от +50С до +400С. Показатель приведенной влажности воздуха в помещении должен отвечать значению в 80% при Т=+250С.

Конструкционные особенности

Регуляторы этой серии реализованы в виде корпусных блоков, которые должны встраиваться в специальные монтажные щиты, таким образом, что заподлицо с плоскостью щита будет только лицевая панель устройства. На этой панели расположены все функциональные клавиши управления и элементы индикации – светодиоды и цифровой дисплей. Подключение преобразователей к измерительным датчикам, сети питания и выходным исполнительным устройствам обеспечивается посредством разъемов задней панели.

Рабочие радиоэлементы, используемые для процедуры преобразования, размещены на печатных платах, соединенных между собой коммутационными шлейфами и установленными в корпусе регулятора.

Конструкция регулятора ТРЦ-02

рис. 1 - Конструкция регулятора ТРЦ-02

Измерительный процесс температурных регуляторов построен на непосредственном измерении напряжения на термоэлектрическом преобразователе,  электрического сопротивления или тока, проходящего через прибор с последующем преобразованием этих величин в цифровой сигнал. Для этой цели используется принципиальная схема регулятора, работой которой управляет микропроцессор. Полученные результаты выводятся на цифровой и светодиодные индикаторы, а управляющие токовые сигналы передаются на исполнительные механизмы.

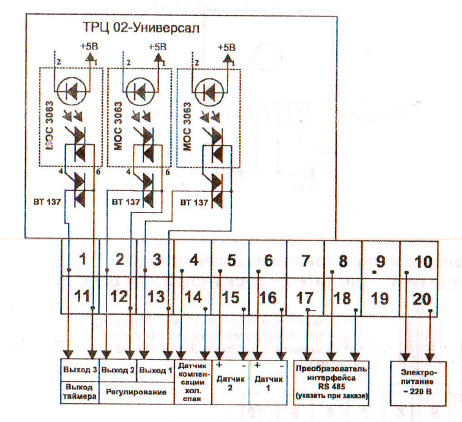

Общая схема подключения регулятора ТРЦ-02

рис. 2 - Общая схема подключения регулятора ТРЦ-02

Технические характеристики

Число измерительных каналов:

1 или 2

Показатель точности прибора:

1

Цифровой индикатор:

5-разрядный

Питающее напряжение:

220 В

Величина дискретности измерения температуры:

1 или 0,10С

Временной задатчик для таймера:

1….9999 мин.

Число возможных вариаций таймера:

6

Показатель дискретности для установки времени:

60 сек

Дискретность установки таймера:

0.1 сек (мин, час)

Связь с ПК:

через RS-485

Поддерживаемые сигналы аналогового выхода:

0-5 (0-20 / 4-20)мА;

0-10 В

Показатель используемой мощности:

до 5Вт

Габаритные размеры:

9.6х9.6х7.5 см

Монтажный вырез в щите:

9.1х9.1 см

Вес:

400 грамм
