Микропроцессорный регулятор МИК-121Н относится к серии высокотехнологичных систем регулирования технологическими процессами, выполняемыми в условиях современного производства. Эти устройства представляют собой электронные системы, которые по аналоговому, импульсному или 2-позиционному выходу могут контролировать и осуществлять управление производственными процессами.

Регуляторы этого типа способствует высокой точности регулировки контролируемых параметров. Это реализовано благодаря использованию специальной системы гальванической изоляции цепей питания и цепей входов и выходов устройства.

МИК-регуляторы могут использоваться в качестве автономных приборов контроля и регулирования технологическими процессами, а также входить в состав комплексных АСУТП различных предприятий промышленного сектора.

Функциональные возможности

Регуляторы МИК-121Н на основе микропроцессора обеспечивают возможность:

  • замера и контроля двух физических параметров таких, как величина или перепад давлений, температура, расход и уровень;
  • вывод величины контролируемого параметра на цифровой четырехразрядный дисплей;
  • формирование сигналов управления, представленных в виде аналогового или импульсного сигнала, которые подаются на исполнительные устройства;
  • позиционное, импульсное или аналоговое регулирование входных параметров, выполняемое по логическому алгоритму, задаваемому пользователем;
  • формирование сигналов технологической сигнализации, информирующей о приближении к опасным зонам и о выходе контролируемых параметров за установленные граничные пределы.

Внешний вид передней панели регулятора МИК-121Н

рис. 1 - Внешний вид передней панели регулятора МИК-121Н

МИК-121Н на лицевой панели содержит следующие элементы:

  1. дисплей «Параметр»;
  2. дисплей «Задание»;
  3. разъем-клеммы;
  4. дисплей «Выход»;
  5. светодиодные индикаторы состояния ключей больше-меньше;
  6. клавиши;
  7. светодиодные индикаторы.

Особенности конструкции

Регуляторы построены по блочному типу и включают в себя ударопрочный пластиковый корпус, к которому прикреплены передняя панель с функциональными клавишами настройки и конфигурирования и цифровыми дисплеями, а также коммутационный блок, выполненный в виде разъемов-клемм.

Положение перемычек на плате МИК-121H

рис. 2 - Положение перемычек на плате МИК-121H

Устройство владеет двумя измерительными каналами, к которым могут подключаться термопреобразователи, преобразователи сопротивлений или другие датчики с токовым выходом или с выходным сигналом напряжения.

Технические характеристики

Значение количества аналоговых входов:

2

Значение величины разрешающей способности ЦАП:

16 разрядов

Показатель количества аналоговых выходов:

1

Число дискретных входов:

2

Наибольшее значение силы потребляемого тока на входе:

10 мА

Показатель числа дискретных выходов:

4

Вид выхода:

Открытый коллектор

Максимальный показатель напряжения коммутации для постоянного тока:

40 В

Максимальная величина силы тока для нагрузки каждого выхода:

0,1 А

Вид выхода:

Переключающие контакты реле

Максимальный показатель значения напряжения при коммутации токов:

~220 В

=24 В

Параметр значения потребляемого тока для питания 24 В:

180 мА

Показатель потребляемой мощности от сети переменного тока при напряжении в 220 В:

7 ВА

Параметры корпуса:

11х0,6х5,8 см

Показатель веса блока:

0,5 кг

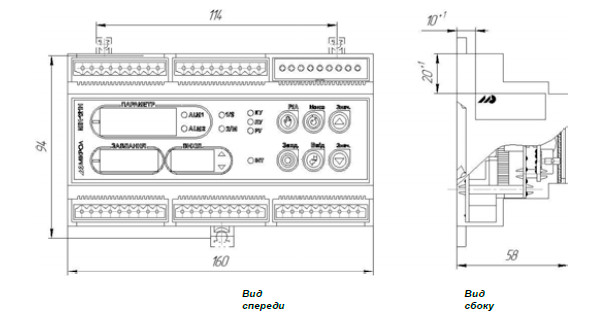

Габаритные размеры МИК-121H

рис. 3 - Габаритные размеры МИК-121H
