Регулятор МИК-111 представляет собой микропроцессорный модуль, который относится к цифровым регуляторам непрерывного действия. С их помощью осуществляется управление технологическими процессами в разных отраслях промышленности. Для этой цели может применяться аналоговый, импульсный либо 2-х и 3-позиционный закон регулирования.

Встроенная система гальванической развязки входных, выходных и питающих цепей обеспечивает устройству высокую точность регулирования.

Область применения

Регуляторы МИК-111 используются в разных промышленных отраслях. Их можно встретить в системах АСУТП предприятий энергетического, машиностроительного, металлургического сектора, а также сельского хозяйства. Кроме комплексного применения в составе автоматизированных систем управления регуляторы МИК-111 могут работать и как автономные модули контроля и управления одним технологическим процессом.

Функциональные возможности

Применение регуляторов серии МИК позволит выполнять следующие задачи:

  • измерение контролируемой физической величины – температура, уровень, расход, давление и пр.;
  • обработка полученных измерительных сигналов и их визуализация на встроенном четырехразрядном индикаторе цифрового типа;
  • генерирование исполнительных сигналов аналогового и импульсного типа для управления внешними механизмами и устройствами;
  • поддержка импульсного, аналогового или позиционного регулирования входных параметров по алгоритму, заданному пользователем в процессе конфигурирования регулятора.

Конструкционные особенности и использование

Регуляторы этого типа сконструированы по блочному типу. Они включают в свою конструкцию удароустойчивый пластмассовый корпус, защищающий электронную базу прибора, фронтальный блок с функциональными элементами обслуживания и тыльный блок с коммутационными разъемами и интерфейсами. В качестве датчиков, подключаемых к регулятору, используются термопары, термопреобразователи сопротивлений или другие датчики унифицированного типа. В качестве выходных устройств применяются релейные контакты переключающего типа, твердотельные реле или транзисторы.

Внешний вид передней панели регулятора МИК-111

рис. 1 - Внешний вид передней панели регулятора МИК-111

МИК-111 (по рис.1) включает:

  1. дисплей "параметр";
  2. дисплей "задание";
  3. светодиодные индикаторы (максимум, минимум);
  4. клавиша "режим управления";
  5. светодиодные индикаторы;
  6. клавиши "больше-меньше";
  7. клавиша "подтверждения";
  8. клавиша "меню";
  9. светодиодные индикаторы состояния ключей больше-меньше.

Настройка и конфигурирование прибора производится с помощью передней функциональной панели или с помощью цифрового интерфейса RS485 (используется протокол BodBus). Все настройки и профили работы регулятора сохраняются в энергонезависимой памяти и могут использоваться при выполнении задач после пропадания основного питающего напряжения.

Положение перемычек на основной плате процессора МИК-11

рис. 2 - Положение перемычек на основной плате процессора

Положение перемычек на плате аналогового выхода МИК-111

рис. 3 - Положение перемычек на плате аналогового выхода

Технические характеристики

Число аналоговых входов:

1

Показатели аналогового сигнала на входе:

Значение диапазонов силы постоянного тока:

0-5; 0-20; 4-20 мА

Интервалы величины постоянного напряжения:

0-10 В; 0-75; 0-200 мВ; 0-2 В

Показатель разрешающей способности АЦП:

16 разрядов

Наибольшая величина показателя приведенной погрешности:

0,2 %

Показатель точности индикации:

0,01 %

Число аналоговых выходов:

1

Параметры для выходного аналогового сигнала:

Величина сопротивления для интервалов силы тока и напряжения:

  • 0-5 мА:

2 кОм

  • 0-20 мА:

0,5 кОм

  • 4-20 мА:

0,5 кОм

  • 0-10 В:

2 кОм

Диапазон величины напряжения электропитания:

  • ~:

18-36 В

  • =:

100-242 В

Максимальный ток потребления при U=24 В:

0,18 А

Максимальный показатель потребляемой мощности от сети U=220 В:

6,5 Вт

Показатели корпуса МИК-111

Щитовое исполнение, 4,8x9,6x16,2 см

Уровень защиты:

IP30

Максимальный вес:

350 г

Габаритные размеры МИК-111

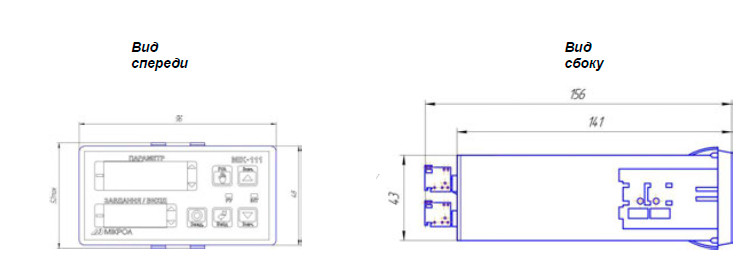

рис. 4 - Габаритные размеры МИК-111
