Моноблоки настенного типа ВЕЛЛЕЗн-120-600

Форма заявки
Наличие: в наличии есть
Добавить в корзину
Артикул:
11162
  • Описание
  • Доставка
  • Документация
  • Гарантии

Моноблоки настенного типа ВЕЛЛЕЗн-120-600 предназначен для принятия и обработки сигналов тревоги от ППКП и от элементов ручного управления речевым оповещением и дальнейшей трансляции заранее записанных сообщений о пожаре и других чрезвычайных ситуациях через громкоговорители типа внутри зданий и на открытых площадях, а также передаче речевых объявлений оператором через аварийный микрофон.

Функциональность

В моноблоке настенного типа присутствуют следующие необязательные функции с соблюдением всех соответствующих условий согласно EN 54-16:

  • звуковой сигнал привлечения внимания в режиме речевого оповещения и в режиме предупреждения о неисправности;
  • сброс режима речевого оповещения вручную;
  • поэтапная эвакуация;
  • выход режима речевого оповещения;
  • индикация неисправностей линий связи с ППКП;
  • индикация неисправностей в зонах речевого оповещения;
  • прием и обработка сигналов запуска от УДП, а также индикация неисправностей линий связи с УДП;
  • ручное управление речевым оповещением.
  • встроенный аварийный микрофон.

В моноблоке настенного типа ВЕЛЛЕЗн-120-600 присутствуют также дополнительные функции*, которые не установлены ДСТУ EN 54-16 и не противоречат его требованиям:

  • трансляция сигналов гражданской обороны
  • трансляция объявлений или фоновой музыки от внешних источников с использованием ПМН;
  • трансляция фоновой музыки источником музыкальных программ ДМП02-FM/MP или другими источниками, а также программ местного проводового вещания с помощью блока согласования БТ01-30В;
  • трансляция предварительно записанных звуковых фрагментов по часовому расписанию программируемого таймера БТ-03-2/512-8 или в ручном режиме от блока формирования специальных сообщений БИЗ- 01.
  • выходы управления громкоговорителями или другим оборудованием.

Технические характеристики

Параметр ВЕЛЛЕЗн- 120-600
Номинальная выходная мощность, Вт 600
Номинальное выходное напряжение, В 100 (30*)
Диапазон воспроизводимых частот, Гц, не уже 80 - 18000
Диапазон воспроизводимых частот при передаче объявлений с аварийного микрофона, Гц, не уже 200 - 10000
Гармонические искажения, %, не более 5
Количество зон речевого оповещения 12
Входы запуска, приостановки и сброса режима речевого оповещения от ППКП:
  • напряжение на разомкнутых клеммах, не более, В
  • ток через замкнутые клеммы, не более, мА
   15 3
Чувствительность приоритетного входа, мВ, не более 750
Сигнал запуска приоритетного входа:
  • напряжение на разомкнутых клеммах, не более, В
  • ток через замкнутые клеммы, не более, мА
   15
15
Количество линейных входов 2
Номинальная чувствительность линейного входа, мВ 200
Соотношение сигнал/шум линейного входа, дБ, не менее 80
Регулировка тембра низких частот, дБ ± 10
Регулировка тембра высоких частот, дБ ± 10
Количество подсоединяемых пультов микрофонных, не более 5
Номинальные значения параметров выхода сообщения о неисправностях и отключениях:
  • постоянное напряжение, не более, В
  • постоянный ток, не более, А
  • мощность, не более, ВА
  • сопротивление в замкнутом состоянии, не более, мОм
   100
0,5
10
150
Максимальная коммутируемая мощность для одной зоны оповещения, Вт, не более 600/100В;
200/30В
Номинальное напряжение управления управляемыми устройствами, В 24 ± 4
Номинальный постоянный ток управления управляемыми устройствами для одной зоны, не более, А 0,25
Количество внешних управляемых устройств подсоединенных на одну зону оповещения, не более, шт 25
Суммарное количество подсоединенных внешних управляемых устройств, не более, шт 200
Общая длительность сообщений, не более, с 250
Время хранения записанной информации, не менее, лет 10
Количество записанных сигналов привлечения внимания 4
Время работы ОУИРО в режиме оповещения от резервного питания, не менее, мин 30
Время работы ОУИРО в режиме покоя от резервного питания, не менее, ч 24
Ток потребления от АКБ в случае отключения основного источника питания, не более, А 30
Внутреннее сопротивление АКБ и цепей ее подключения Rimax, не более, Ом 0,1
Напряжение отключения АКБ, не менее, В 21
Напряжение полного заряда АКБ (при t=20 °C), В 27,3 ± 1%
Температурная компенсация напряжения полного заряда АКБ в диапазоне to = - 5 ..+50 °C, мВ/°C -40 ± 10%
Потребляемая мощность от сети электропитания при номинальной выходной мощности, ВА 850
Напряжение сети электропитания, В 220 +10%/-15%
Габаритные размеры ШхВхГ, не более, мм 490х525х215
Масса, не более, кг 24

https://gesla.ru/monobloki-nastennogo-tipa-vellezn-120-600.html

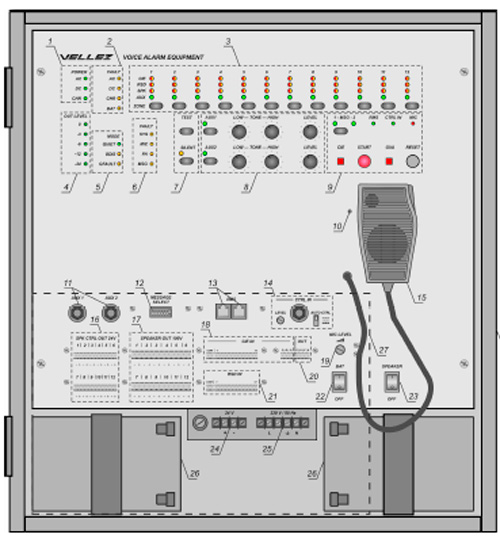

Рис.1. Внешний вид моноблока ВЕЛЛЕЗн-120-600, где:

  1. Группа светодиодных индикаторов электропитания "POWER" зеленого цвета
  2. Группа индикаторов неисправности "FAULT" желтого цвета
  3. Группа одиночных индикаторов режимов и кнопки выбора зон оповещения
  4. Группа светодиодных индикаторов уровня выходного сигнала "OUT LEVEL" зеленого цвета.
  5. Группа индикаторов режима работы "MODE"
  6. Группа светодиодных индикаторов неисправностей определенных функций "FAULT" желтого цвета.
  7. Группа кнопок специального назначения
  8. Группа управления музыкальной трансляцией
  9. Группа управления режимом оповещения
  10. Звуковой сигнализатор. Размещенный под аварийным микрофоном
  11. Линейные входы "AUX 1" и "AUX 2" для подключения внешних источников
  12. Переключатели выбора предварительно записанных сообщений и сигналов привлечения внимания "MESSAGE SELECT".
  13. Разъемы для подключения кабеля ПМН "RMS".
  14. Группа приоритетного входа "CTRL IN"
  15. Аварийный микрофон
  16. Группа разъемов для подключения линий управления зон оповещения "SPK CTRL OUT 24V" используются для принудительного отключения регуляторов громкости или управления другим управляемым оборудованием.
  17. Группа разъемов для подключения линий зон оповещения "SPEAKER OUT 100V". При подключении громкоговорителей важно учитывать полярность.
  18. Группа разъемов для подключения к ППКП "CIE IN".
  19. Регулятор чувствительности аварийного микрофона "MIC LEVEL".
  20. Группа разъемов сообщений о режимах работы "OUT"
  21. Группа разъемов для подключения к УДП "RSD IN".
  22. Переключатель отключения АКБ на время транспортировки или хранения "BAT".
  23. Переключатель включения контрольного громкоговорителя "SPEAKER" позволяет прослушивать транслируемые сигналы.
  24. Клеммы для подключения питания переговорного устройства КПО- 5 (при наличии) "24V".
  25. Клеммы для подключения ОУИРО к сети переменного тока 220 В / 50 Гц и заземления "220 V / 50 Hz".
  26. Аккумуляторные батареи.
  27. Защитная панель.
  28. Контрольный громкоговоритель.
