регулятор МИК-2 представляет собой микропроцессорный блок регулирования техническими параметрами производственных процессов. Прибор является двухканальным и позволяет параллельно контролировать сразу два рабочих параметра.

Функциональное применение

Электронные регуляторы МИК-2 предназначены для выполнения широкого спектра задач, среди которых:

  • Дистанционный контроль технологических процессов;
  • удаленный сбор информации, и ее визуализация на строенном цифровом табло;
  • установка в структуру современных локальных и глобальных разветвленных систем контроля и управления;
  • получение сигналов с измерительных приборов и визуализация полученных данных;
  • функционирование в качестве системы-сигнализации при выходе контролируемых параметром за установленную уставку.

Сфера применения

Регуляторы МИК-2 используются на предприятиях промышленного сектора, к которым относятся объекты области энергетики, машиностроения, металлургии, приборостроения и пр.

Конструкционные особенности регулятора

Прибор МИК-2 реализован в виде модульного блока, который состоит из ударопрочного корпуса, к которому прикреплены передняя и задняя панель. Лицевая панель играет роль пульта настройки, конфигурирования и визуализации измеряемых величины. Задняя часть регулятора выполнена в виде коммутационной панели с набором входных и выходных интерфейсов и разъемов для подачи питания. Отличительной чертой устройства МИК-2 является то, что входы, выходы и каналы питания являются гальванически развязанными.

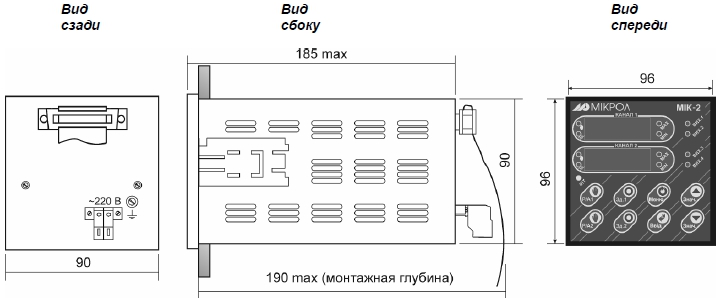

Схема габаритных размеров регулятора МИК-2

Схема габаритных размеров регулятора МИК-2

Особенности функционирования

К регулятору могут подключаться термопары, термопреобразователи или другие датчики, владеющие на выходе унифицированным сигналом тока или напряжения. Регулятор поддерживает измерение сигналов сразу по двум каналам и производит их сравнение с выбранными уставками. Параллельно с этим процессом происходит отображение их величины на цифровых индикаторах. При выходе за установленный предел сработает сигнализация и будет сформирован выходной управляющий сигнал, который передается на контакты релейного типа или транзистор.

Организация интерфейсной связи между компьютером и регуляторами представлена на рисунке ниже.

Организация интерфейсной связи между компьютером и регуляторам

Организация интерфейсной связи между компьютером и регуляторам

Технические характеристики

Значение числа измерительных каналов:

2

Количество уровней гальванической изоляции:

3 – вход, выход, питание

Максимальная продолжительность определения параметров:

0,1 сек

Наибольшая продолжительность обновления значений на дисплее:

0,5 сек

Показатели аналоговых сигналов на входе:

0-5 мА (0,4 кОм); 0(4)-20 мА (0,1 кОм); 0-10 В (0,05 МОм)

Величина основной приведенной погрешности определения показателей:

0,2 %

Число разрядов в цифровом индикаторе:

4

Максимальные значения параметров для транзистора ОК или реле для 4 дискретных выходов:

40 В, 0,1 А и 220 В; 8 А

Величина напряжения питания от сети ν=50 Гц:

220 В

Наибольшая величина потребляемой мощности:

8,5 ВА

Показатели для корпуса (исполнение, габариты, крепление, защита):

Щитовое, 9,6х9,6х18,5 см; DIN43700; IP30

Величина монтажной глубины:

19 см

Наибольшее значение веса:

1100 гр.

Обозначение при заказе

Пример обозначения: МИК-2-05-АА-ВВ-DD-U, где:

  • АА и ВВ, соответственно код входа 1-го и 2-го каналов:
    • 01 - унифицированный 0-5 мА,
    • 02 - унифицированный 0-20 мА,
    • 03 - унифицированный 4-20 мА,
    • 04 - унифицированный 0-10 В,
    • 05 - Напряжение 0 … 75 мВ,
    • 06 - Напряжение 0 … 200 мВ,
    • 07 - Напряжение 0 … 2В,
    • 08 - ТСМ 50М, W100=1,426, -50 … +200°С,
    • 09 - ТСМ 100М, W100=1,426, -50 … +200°С,
    • 10 - ТСМ гр.23, -50 … +180°С,
    • 11 - ТСП 50П, W100=1,391, -50 … +650°С,
    • 12 - ТСП 100П, W100=1,391, -50 … +650°С,
    • 13 - ТСП гр.21, -50 … +650°С,
    • 14 - Термопара ТХА (K), 0°...+1300°С,
    • 15 - Термопара ТХК (L), 0°…+800°C,
    • 16 - Термопара ТЖК (J), 0°...+1100°С,
    • 17 - Термопара ТХКн (E), 0°...+850°С,
    • 18 - Термопара ТПП10 (S), 0°...+1600°С,
    • 19 - Термопара ТПР (B), 0°...+1800°С,
    • 20 - Термопара ТВР-1 (А-1), 0°...+2500°С,
  • DD – наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
    • Т 0 – КБЗ отсутствует,
    • Т 0,75 – КБЗ с транзисторными выходами,
    • Р 0,75 – КБЗ с реле на выходах,
    • С 0,75 – КБЗ с симисторами на выходах,
    • К 0,75 – КБЗ с твердотельными реле на выходах,
  • U – напряжение питания прибора:
    • 220 – питание ~220 (+22, –33) В, (50 ± 1) Гц,
    • 24 – питание =24 (+4, -4) В.
