Индикатор напряжения ВМ-3 служит для визуализации на светодиодном цифровом индикаторе текущих значений напряжения. Устройства этого типа предназначены для использования в трехфазных электросетях переменного тока с величиной до 0,4 кВ.

Особенности конструкции

Цифровой измеритель 3-фазного напряжения ВМ-3 реализован в виде корпусного устройства с удароустойчивым пластиковым корпусом.

На передней панели индикатора имеется три светодиодных цифровых индикатора, которые высвечивают значение напряжения по каждой из рабочих фаз. Подключение индикатора ВМ-3 осуществляется через коммутационную колодку – подключаются три фазных провода и нейтраль. В качестве проводников используются провода сечением не больше 4 мм2. Для крепления индикатора в рабочей зоне применяется стандартный 35-миллиметровый DIN-рельс, к которому индикатор фиксируется с помощью монтажных зажимов.

Эксплуатационные условия

Предложенные цифровые индикаторы напряжения ВМ-3 рассчитаны для функционирования в токонепроводящей воздушной среде. Температурный режим в помещениях, где устанавливается прибор, должен контролироваться в пределах значений от +50С до +500С. Показатель приведенной влажности воздуха может меняться в пределах от 30 до 80% при условии отсутствия конденсации влаги.

Технические характеристики

Система электропитания:

3-фазная сеть

Поддерживаемая величина напряжения питания:

~100…400 В, при ν=50 Гц

Показатель потребляемой мощности:

не больше 5,0 Вт

Величина поддерживаемого измерительного диапазона для каждой из фаз:

до 100 В

до 400 В

Показатель дискретности индикации:

1 В

Величина допускаемой погрешности измерений напряжения:

не больше 1%

Габаритные размеры:

9,0х3,5х6,4 мм

Схема подключения индикатора ВМ-3

Схема подключения индикатора ВМ-3

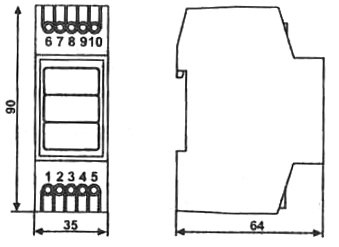

Схема габаритных размеров индикатора ВМ-3

Схема габаритных размеров индикатора ВМ-3
